Описание

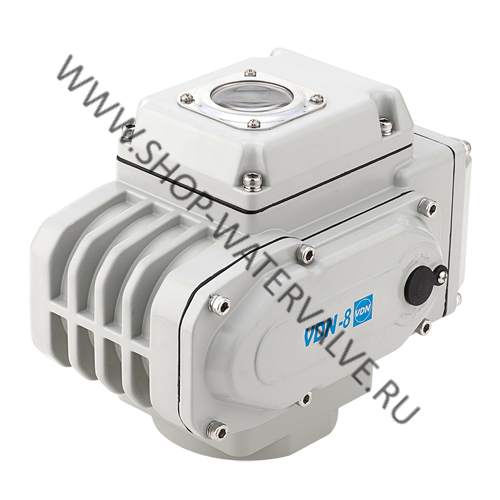

Электропривод поворотный VDN серии EA08 с ручным дублером используют
для дистанционного управления запорной арматурой - шаровой кран или поворотный дисковый затвор.
Четвертьоборотный электропривод VDN EA08 выполнен в корпусе из алюминия с порошковой покраской. На верхней крышке присутствует индикатор положения затвора. Электропривод VDN EA08 оснащен асинхронным двигателем (угол поворота вала 90°), концевыми выключателями, защитой от перегрева, ручным дублером. Питание электропривода VDN EA08 однофазное переменного тока 1x220V 50Гц, степенью защиты IP67 трехфазное AC380V или DC24V постоянного тока. Функция привода запорная (Открыто –
Стоп - Закрыто), время поворота на 90 градусов 30 секунд. Привод имеет присоединение к запорной арматуре стандарта ISO5211(фланец F05-F07), посадочный размер квадрат 17x17. Рабочий диапазон температур (эксплуатации) электроприводов VDN для шаровых кранов составляет от
-20 °С ... +60°С.
К преимуществу электроприводов VDN EA08220 AC220V или VDN EA08380 AC380V и VDN EA08024 DC24V можно отнести: высокий крутящий момент 80 Н*м и высокую надежность конструкции.
Вы можете приобрести электропривод VDN EA08 отдельно.
Вы можете укомплектовать электропривод VDN EA08 самостоятельно следующими шаровыми кранами из нашего ассортимента.
Вы можете приобрести электропривод VDN EA08 уже в сборе с шаровыми кранами или дисковыми затворами.
Характеристики
| Бренд | VDN |
| Материал корпуса | Алюминий с порошковой покраской |
| Рабочий диапазон температур °С | -20 — 60 |
| Питание электропривода | AC220V, DC24V, AC380V |
| Частота | 50Гц |
| Класс защиты | IP67 |
| Тип привода | Открыто/Закрыто с ручным дублером |
| Угол поворота | Четвертьоборотный / 90° |
| Время поворота на 90° | 30 сек |
| Крутящий момент Н*м | 80 |
| Стандарт фланца | ISO5211: F05-F07 |
| Посадочный размер | Квадрат 17x17 |
| Гарантия | 12 месяцев |
| Ссылка на техпаспорт (pdf) | VDN-EAS03-50.pdf |
