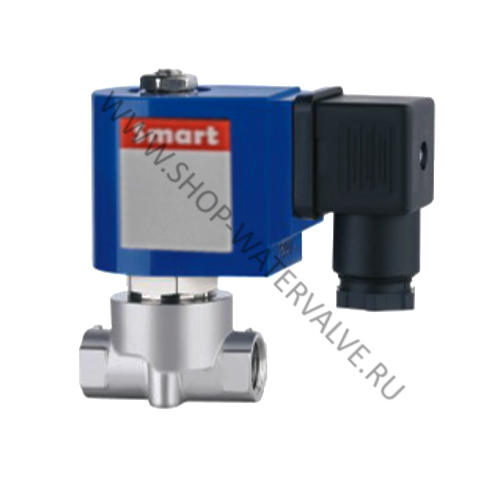

Клапан электромагнитный SMART SB55015SSC DN4 G1/4"

Нормально-закрытый «НЗ» клапан электромагнитный для высокого давления SMART, серии SB5501SS в корпусе из нержавеющей стали AISI316 с присоединительной резьбой G 1/4" дюйма, используется в гидравлике и пневматике для управления движением среды в системах холодного и горячего водоснабжения. Применяются для таких сред как вода, воздуха, масло, спирты, нефтепродукты с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала NBR, что позволяет применять клапан со средами температурный режим которых колеблется от 0 °С до +90 °С градусов.

Клапан электромагнитный для высокого давления SMART SB55015SS DN4 mm, уже укомплектован соленоидной катушкой. На клапаны электромагнитный двухходовой 2/2, установлена катушка с напряжением: на переменный ток AC220V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный прямого действия SMART, «НЗ», серии SB5501SS, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е. данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN45 бар, перепад давления 0-35 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный прямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана имеет перепускной канал и выравнивающий канал. При отсутствии или присутствии давления в системе поршень и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же поршень будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускной канал в поршне, в над поршневое пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над поршневом пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускной канал. Таким образом, из-за разницы давлений поршень поднимается вверх и клапан открывается. Если в системе нет давления, поршень потянет в верхнее положение якорь, который закреплен на плунжере с помощью стопора. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны нержавеющие для высокого давления SMART, серии SB5501SS однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
